Display/Tastatur
Nach langen überlegungen, in den dennen Kriterien wie Displaygröße, Controller, Grafik/Text Display und viele andere eingingen, haben wir uns für ein Display

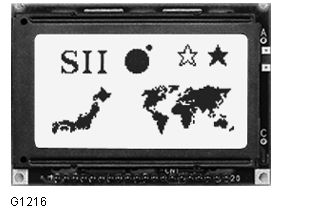

G1216B1N000 von SEIKO Instruments Inc. . Dieses Display hat eine Auflösung von 128 x 64 Pixel, welches einem Graphikspeicher von 8192 bit entspricht. [SEIKO]
Über die Ansteuerung durch den Atmel sind wir uns noch nicht einige, da hierbei eine wichtige Entscheidungsschwelle der zur
Verfügung stehende Speicher des Mikrocontrollers ist. Es muss also genau abgewogen werden, welche Verfahrensweise verwendet wird oder ob auch die Möglichkeit des Outsourcens
durch eine Software-Applikation auf dem PC gegeben wird. Dieses wird in einem der nächsten Projekttermine geklärt.

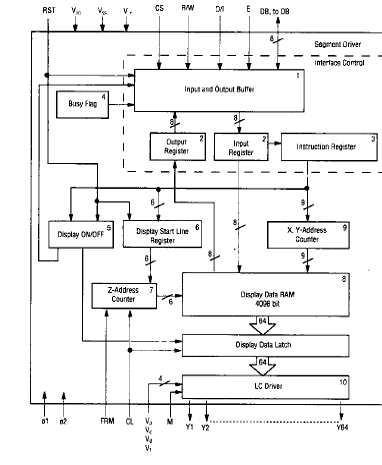

Abbildung – Blockschaltbild Graphikmodul G1216B1N000
Der Vorteil dieses Modules ist die Integration von Steuereinheit und Data-RAM. Die Datenleitung DB0..DB7 sind für die Übertragung
von Displaydaten, die restlichen (CS1, CS2, D/I, RST) sind zur Übertragung von Daten- bzw. Steuersequenzen.
Das Enable-Signal (E) ist zu Taktung des Adressbusses. Bei fallender Taktflanke liest der Controller die angelegten Daten ein.
Die max. Frequenz beträgt 1MHzt, welche für die Nutzung im Zusammenhang mit dem 8515 ausreicht, da dieser max. mit 8MHz betrieben wird.
Wir haben uns gegen ein Touchscreen entschieden, weil wir in der Kürze der Zeit nicht genug Informationen über eine Verwendung
einer Touchfolie und vor allem deren Beschaffung bekommen konnten.
Das Display gibt es in ähnlicher Bauweise auch von diversen anderen Hersteller.
Im wesentlichen Verfügt es über folgende Eigenschaften:
- Grafikdisplay
- 128*64 Bildpunkte
- 2* Seitenspeicher für 64*64 Bildpunkte
- LED hintergrundbelauchtung
- Preis: ca. 60€
